Y型過濾器

　　Y型過濾器（DGY型のフィルタ）

　　過濾器是從流體中分離固體顆粒雜質，提高產品純度，保護設備 ( 壓縮機、泵、儀表等 ) 安全工作的產品。
　　日本大野機械南通工廠生產的系列過濾器其強度和密封試驗執行中國 HGJ532-91 系列標準 ，其種類有Y型、T型、錐型、籃式、罐型等。
　　接管形式有對焊連接、法蘭連接和絲口連接。
　　殼體材質有碳鋼、鑄鋼、各種牌號的不銹鋼等。

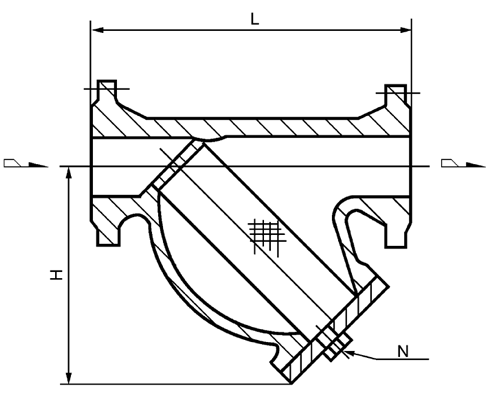

1、Y型同徑法蘭連接鑄造式過濾器（DGYI-F型）

公稱直徑DN	安裝尺寸MM		管塞N
公稱直徑DN	L	H	管塞N
15	140	120	RC1/4
20	140	120
25	140	120
32	170	160
40	270	180
50	270	190	RC3/8
65	290	190	RC3/8
80	360	250	RC3/4
100	410	280
135	480	330
150	520	360	M20x1.5
200	660	450	M20x1.5

圖表（DN15-50、PN≤5.0MPa）

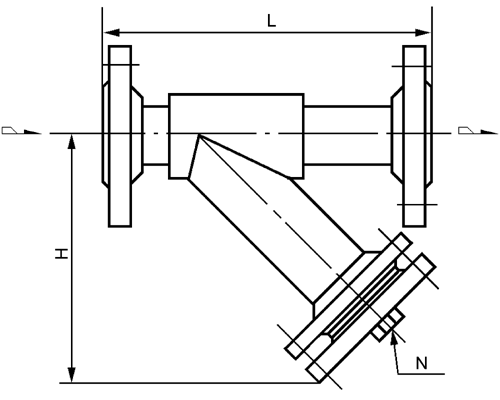

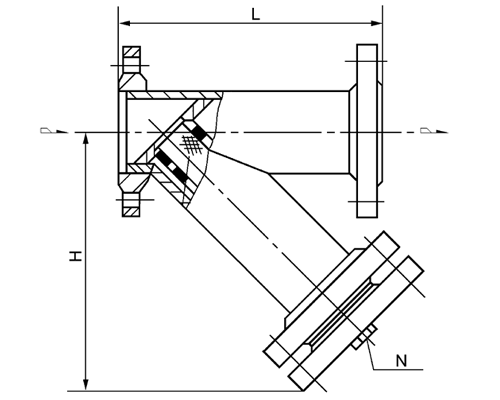

2、Y型法蘭連接焊接式過濾器（DGYII-F型）

公稱直徑DN	安裝尺寸MM		管塞N
公稱直徑DN	L	H	管塞N
15	260	180	RC1/4
20	270	190
25	270	190
32	280	230
40	280	230
50	290	245	RC3/8
65	320	280
80	350	315
100	425	360
135	480	390
150	540	460	RC3/4
200	700	540	RC3/4
250	800	660	M20x1.5
300	950	750
350	1050	845
400	1250	920

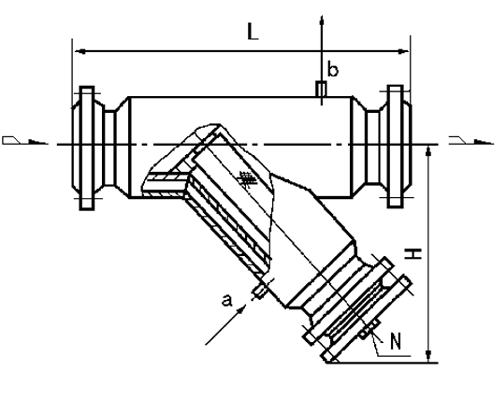

3、Y型帶夾套法蘭連接焊接式過濾器（DGYJII-F型）

公稱直徑 DN	安裝尺寸mm		夾套			管塞 N
公稱直徑 DN	L	H	進口a	出口b	蒸汽壓力	管塞 N
20	370	235	G1/2	G1/2	≤0.6MPa	Rc1/4
25	370	235	G1/2	G1/2
32	390	275	G1/2	G1/2
40	390	285	G3/4	G3/4
50	420	295	G3/4	G3/4		Rc3/8
65	450	330	G3/4	G3/4
80	500	370	G3/4	G3/4
100	575	415	G3/4	G3/4
125	650	450	G3/4	G3/4
150	700	525	DN25	DN25		Rc3/4
200	890	610	DN25	DN25		Rc3/4

4、Y型異徑對焊連接焊接過式過濾器（DGYJII-W型）

公稱直徑 DN1 X DN2	安裝尺寸mm			管塞 N
公稱直徑 DN1 X DN2	Φ1/δ1 X Φ2/δ2	L	H	管塞 N
80X65	Φ89/6.5 X Φ76/6	200	170	Rc3/8
100X80	Φ114/7 X Φ89/6.5	240	220
100X80	Φ108/7 X Φ89/6.5	240	220
150X100	Φ168/7 X Φ114/7	300	280	Rc3/4
150X100	Φ159/7 X Φ108/7	300	280
150X125	Φ168/7 X Φ140/7	300	280
150X125	Φ159/7 X Φ133/7	300	330
200X125	Φ219/8 X Φ140/7	370	330
200X125	Φ219/8 X Φ133/7	370	330
200X150	Φ219/8 X Φ168/7	370	330
200X150	Φ219/8 X Φ159/7	370	330
250X150	Φ273/8 X Φ168/7	450	370	M20/1.5
250X150	Φ273/8 X Φ159/7	450	370
250X200	Φ273/8 X Φ219/8	450	370
300X250	Φ325/9 X Φ273/8	520	370
