| DQS系列汽水混合器是大野公司開發研制的新型節能環保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱效高等特點，被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。長期運行實踐證明，該產品使用效果良好。 |
|
該混合器主要由噴管、殼體、網板等部分組成。
被加熱水通過呈拉伐爾狀的噴管時，蒸氣從噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。調節蒸氣側閥門，就可得到所需溫度的熱水。
表I及表II分別列出開式系統和循環系統在額定進水流量及蒸氣為0.4MPa下，不同加熱溫度與蒸氣消耗量的關系，供擁護選擇加熱器和復核氣源時參考。
（說明：蒸氣壓力0.4MPa不一定是加熱器運行的工況條件）。 |
| 開式系統蒸氣消耗量表（飽和蒸氣壓力為0.4MPa）表I 單位：t/h |
型號DQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
額定進水流量D1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
加熱溫度差℃ |
20 |
0.039 |
0.081 |
0.146 |
0.228 |
0.325 |
0.520 |
0.813 |
1.138 |
1.951 |
3.145 |
5.366 |
40 |
0.081 |
0.188 |
0.303 |
0.471 |
0.672 |
1.076 |
1.681 |
2.353 |
4.034 |
7.057 |
11.092 |
60 |
0.125 |
0.261 |
0.459 |
0.730 |
1.043 |
1.669 |
2.609 |
3.652 |
6.261 |
10.952 |
17.217 |
80 |
0.173 |
0.36 |
0.649 |
1.009 |
1.441 |
2.306 |
3.603 |
5.045 |
8.649 |
15.135 |
23.784 |
|
| 循環系統蒸氣消耗量表（飽和蒸氣壓力為0.4MPa）表II 單位：t/h |
型號DQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
額定進水流量D1 |
1.2 |
2.5 |
4.5 |
7.0 |
10 |
16 |
25 |
35 |
60 |
105 |
165 |
加熱溫度差℃ |
70-95 |
0.054 |
0.112 |
0.201 |
0.312 |
0.446 |
0.714 |
1.116 |
1.562 |
2.678 |
4.687 |
7.366 |
70-110 |
0.088 |
0.183 |
0.33 |
0.514 |
0.734 |
1.174 |
1.83 |
2.569 |
4.404 |
7.706 |
12.11 |
70-130 |
0.137 |
0.286 |
0.454 |
0.8 |
1.143 |
1.829 |
2.857 |
4.0 |
6.857 |
12.0 |
18.857 |
|
| 注：表I、表II中0.4MPa蒸氣不一定是本產品的使用條件。 |

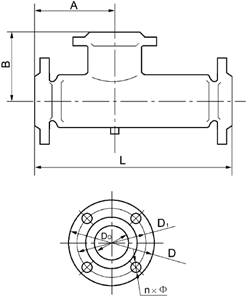

| 外形尺寸 |
|
型號DQS- |
4 |
6 |
8 |
10 |
12 |
16 |
20 |
24 |
32 |
40 |
48 |
64 |
安裝尺寸 |
A |
105 |
130 |
220 |
450 |
B |
105 |
130 |
170 |
300 |
L |
240 |
360 |
660 |
1200 |
水側連接法蘭 |
Dg |
32 |
50 |
100 |
200 |
D1 |
110 |
145 |
210 |
355 |
D |
148 |
180 |
245 |
405 |
nXφ |
4X18 |
4X18 |
8X18 |
12X22 |
汽側連接法蘭 |
Dg |
40 |
65 |
125 |
250 |
D1 |
110 |
145 |
210 |
355 |
D |
145 |
180 |
245 |
405 |
nXφ |
4X18 |
4X18 |
8X18 |
12X22 |
|

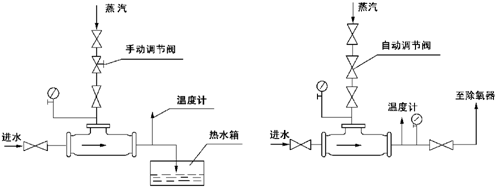

使用示例
本混合器既可用于生活用熱水，預熱除氧器的進水，更可用于熱水采暖系統。出水溫度可采用自動控制，也可用手動控制，只需調節蒸氣側閥門開啟即可。
在高溫?zé)崴膳到y(tǒng)中，混合器應裝在水泵出水側，在低溫?zé)崴ǔ鏊疁囟取?5℃）采暖系統中，混合器也可裝在水泵進水側。當動力源為蒸氣噴射泵時，本混合器只能安裝在噴射泵的出水側。 |
|
