WDH型旋流式油水分離器主要由旋流分離器、泵送系統和檢測控制系統組成，其關鍵部分是旋流分離器，簡稱旋流器。

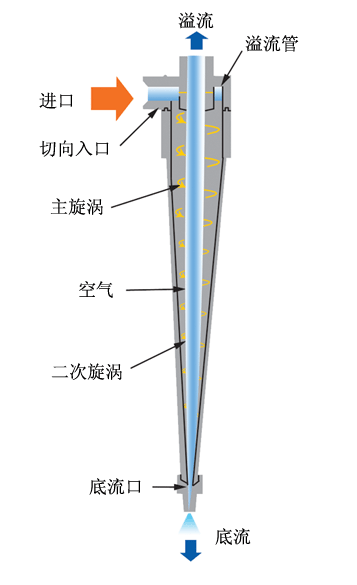

旋流分離器的基本構造為一個圓錐形腔體，有一個切向進口和兩個軸向出口。它是一種 離心沉降原理將非均相體系中具有不同密度的相分離的機械分離設備。油水混合液用泵從切向進口注入旋流分離器，從而在旋流分離器內高速旋轉，產生離心力場。在這離心力的作用下，密度大的相——水被甩向四周，并順著壁面向下運動，作為底流排出；密度小的相——油被帶到中間并向上以內動，最后作為溢流排出。這樣，用旋流分離器就達到油水分離的目的。
根據油水混合物含油的多少及分離的要求，旋流式油水分離器可分為去油型旋流器和脫水型旋流器兩種。去油型旋流器用于含油污水去油；脫水型旋流器用于含水油脫水。
|
